Комплектующие коаксиальных трубопроводов Ø 60/100 мм

• 1 – 1 × силиконовая розетка Ø 100 – наружная
• 2 – 1 × пластиковая розетка Ø 100 – внутренняя
• 3 – 1 × труба внутренняя Ø 60 с решеткой
• 4 – 1 × труба наружная Ø 100
• 5 – 1 × манжета 100/95 + хомут
• 6 – 2 × уплотнительное кольцо Ø 60 × 1
• 7 – 1 × колено с фланцем Ø 60/100 – 90°
• 8 – 1 × уплотнение под фланец
• – – 4 × винты

Потеря давления - 2 Em

• 1 – 1× уплотнительное кольцо Ø 60×1
• 2 – 1× труба внутренняя Ø 60
• 3 – 1× труба наружная Ø 100
• 4 –1× манжета 100/100 + хомут
• – – 2× винт
• – – 1× центровочная втулка

Потеря давления - 1 Em/0,5Em

• 1 – 1× соединитель Ø 60
• 2 – 1× манжета 100/95
• 3 – 2× уплотнительное кольцо Ø 60×1
• 4 – 1×колено Ø 60 /100 – 90°
• – – 2× винт

Потеря давления - 1 Em

• 1 – 1× соединитель Ø 60
• 2 – 1× манжета 100/95
• 3 – 2× уплотнительное кольцо Ø 60×1
• 4 – 1×колено Ø 60 /100 – 45°
• – – 2× винт

Потеря давления - 1 Em

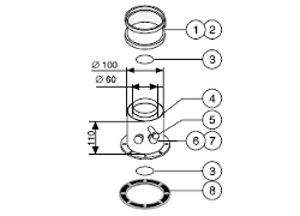

• 1 – 1× хомут
• 2 – 1× манжета 100/100
• 3 – 2× уплотнительное кольцо Ø 60×1
• 4 – 1× концевая деталь с фланцем
• 5 – 1× заглушка M16×1
• 6 – 2× заглушка M20×1
• 7 – 2× прокладка под заглушку M20*
• 8 – 1× уплотнение под фланец
• – – 6× винт

Потеря давления - 0,2 Em

• 1 – 1× уплотнительное кольцо Ø 100
• 2 – 1× уплотнительное кольцо Ø 60
• 3 – 1× конденсатоотводчик Ø 60/100
• 4 – 1× заглушка
• – – 1× центровочная втулка

Потеря давления - 0,3 Em

• 1 – 1× уплотнительное кольцо Ø 100
• 2 – 1× уплотнительное кольцо Ø 60
• 3 – 1× отвод Ø 60/100
• – – 2× центровочная втулка

Потеря давления - 0,5 Em в прямом направлении / 0,5 Em при изменении направления потока

• 1× уплотнительное кольцо Ø 100
• 1× уплотнительное кольцо Ø 60
• 1× крышка 60/100
• 1× заглушка

• 1× оголовок

Потеря давления - 0,5 Em

• 1× дымовая труба
• 1× соединение Ø 60
• 1× центровочная втулка

Потеря давления - 1,5 Em

• 1× проходной изолятор

• 1× проходной изолятор

• Служит для соединения внутренней трубы колена с трубой,
  заканчивающейся горловиной, или для соединения двух
  внутренних труб, заканчивающихся горловинами.

• 1× муфта

• 1× зажим
