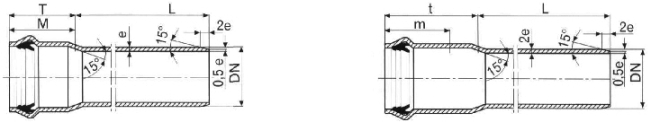

Труба напорная

Диаметр раструба DN [мм] |
Толщина стенки e [мм] |
Масса 1м.п. [кг] |
Длина раструба |
Монтажная длина |
Размер L [мм] |
PN 6 |
PN 10 |
PN 6 |
PN 10 |
нормальный раструб T [мм] |
удлиненный раструб t [мм] |
нормальный раструб M [мм] |
удлиненный раструб m [мм] |
90 |
2,7 |
4,3 |
1,10 |
1,72 |
125 |
210 |
115 |
175 |
6000 |
110 |
2,7 |
4,3 |
1,35 |
2,07 |
130 |
210 |
120 |
175 |
6000 |
160 |
4,0 |
6,2 |
2,91 |
4,44 |
150 |
255 |
140 |
200 |
6000 |
225 |
5,5 |
8,6 |
5,62 |
8,67 |
210 |
295 |
200 |
250 |
6000 |
280 |
6,9 |
10,7 |
8,78 |
13,42 |
250 |
290 |
240 |
250 |
6000 |
315 |
7,7 |
12,1 |
11,02 |
17,07 |
250 |
290 |
240 |
250 |
6000 |
400 |
9,8 |
15,3 |
17,81 |
27,41 |
290 |
320 |
280 |
250 |
6000 |
450 |
11,0 |
17,2 |
22,49 |
34,67 |
330 |
340 |
320 |
300 |
6000 |
500 |
12,3 |
19,1 |
27,94 |
42,78 |
360 |
370 |
350 |
300 |
6000 |
630 |
15,4 |
24,1 |
44,08 |
68,01 |
360 |
370 |
350 |
300 |
6000 |
Муфта двухраструбная

DN [мм] |
L [мм] |
Z [мм] |
Масса [кг] |
90 |
300 |
50 |
0,66 |
110 |
300 |
50 |
0,79 |
160 |
370 |
80 |
2,02 |
225 |
470 |
130 |
5,10 |
280 |
550 |
150 |
9,23 |
315 |
600 |
230 |
12,63 |
400 |
750 |
290 |
25,60 |
Муфта надвижная

DN [мм] |
L [мм] |
Масса [кг] |
90 |
290 |
0,64 |
110 |
290 |
0,77 |
160 |
370 |
2,02 |
225 |
470 |
5,10 |
280 |
500 |
8,39 |
315 |
550 |
11,58 |
400 |
600 |
20,48 |

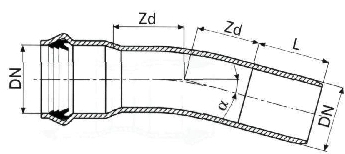

Колено

DN [мм] |
Угол изгиба r [мм] |
11° |
22° |
30° |
45° |
90° |
L [мм] |
Zd [мм] |
Масса [кг] |
L [мм] |
Zd [мм] |
Масса [кг] |
L [мм] |
Zd [мм] |
Масса [кг] |
L [мм] |
Zd [мм] |
Масса [кг] |
L [мм] |
Zd [мм] |
Масса [кг] |
90 |
250 |
130 |
100 |
0,99 |
130 |
120 |
0,99 |
130 |
150 |
1,21 |
160 |
160 |
1,32 |
230 |
300 |
2,09 |
110 |
300 |
110 |
110 |
1,19 |
140 |
120 |
1,32 |
120 |
155 |
1,45 |
120 |
180 |
1,58 |
190 |
380 |
2,83 |
160 |
700 |
170 |
135 |
3,27 |
180 |
180 |
3,81 |
200 |
195 |
4,09 |
240 |
250 |
4,91 |
340 |
500 |
8,18 |
225 |
900 |
180 |
260 |
9,77 |
180 |
310 |
10,86 |
200 |
400 |
13,03 |
300 |
450 |
15,2 |
350 |
875 |
24,98 |
280 |
1200 |
190 |
450 |
23,49 |
290 |
500 |
25,17 |
390 |
550 |
28,53 |
390 |
600 |
30,20 |
450 |
1070 |
46,98 |
315 |
1300 |
420 |
485 |
33,68 |
420 |
585 |
37,89 |
450 |
670 |
42,10 |
590 |
700 |
46,31 |
600 |
1095 |
63,15 |
400 |
2000 |
500 |
620 |
68,26 |
500 |
720 |
75,09 |
500 |
795 |
80,21 |
500 |
845 |
83,62 |
500 |
1970 |
160,41 |
Фланец с раструбом

Номинальный диаметр DN [мм] |
DN 1 [мм] |
L [мм] |
Масса [кг] |
90 |
80 |
142 |
1,22 |
110 |
100 |
153 |
2,12 |
160 |
150 |
176 |
4,23 |
225 |
200 |
218 |
8,32 |
Фланец без раструба

Номинальный диаметр DN [мм] |
DN 1 [мм] |
L [мм] |
Масса [кг] |
90 |
80 |
128 |
1,17 |
110 |
100 |
135 |
2,02 |
160 |
150 |
154 |
4,05 |
225 |
200 |
335 |
8,12 |
Тройник с раструбом

Номинальный диаметр DN [мм] |
DN 1 [мм] |
L [мм] |
Z [мм] |
Z1 [мм] |
Масса [кг] |
90 |
90 |
316 |
98 |
170 |
1,35 |
110 |
90 |
350 |
120 |
172 |
2,43 |
110 |
110 |
350 |
120 |
189 |
2,36 |
160 |
90 |
418 |
140 |
191 |
4,32 |
160 |
110 |
418 |
140 |
198 |
4,61 |
160 |
160 |
452 |
174 |
245 |
6,10 |
Тройник со свободным стальным фланцем

Номинальный диаметр DN [мм] |
DN 1 [мм] |
L [мм] |
Z [мм] |
Z1 [мм] |
Масса [кг] |
90 |
80 |
335 |
100 |
160 |
1,34 |
110 |
80 |
347 |
107 |
170 |
2,29 |
110 |
100 |
372 |
130 |
180 |
2,45 |
160 |
80 |
385 |
110 |
200 |
4,60 |
160 |
100 |
452 |
168 |
210 |
4,81 |
160 |
150 |
455 |
193 |
230 |
5,20 |
225 |
150 |
530 |
192 |
272 |
9,38 |
225 |
200 |
580 |
242 |
282 |
10,20 |
Тройник с внутренней резьбой

Номинальный диаметр DN [мм] |
DN 1 [мм] |
L [мм] |
Z [мм] |
Z1 [мм] |
Масса [кг] |
90 |
1 1/2" |
295 |
65 |
70 |
1,06 |
110 |
2" |
340 |
93 |
85 |
2,02 |
160 |
2" |
375 |
93 |
107 |
4,12 |
